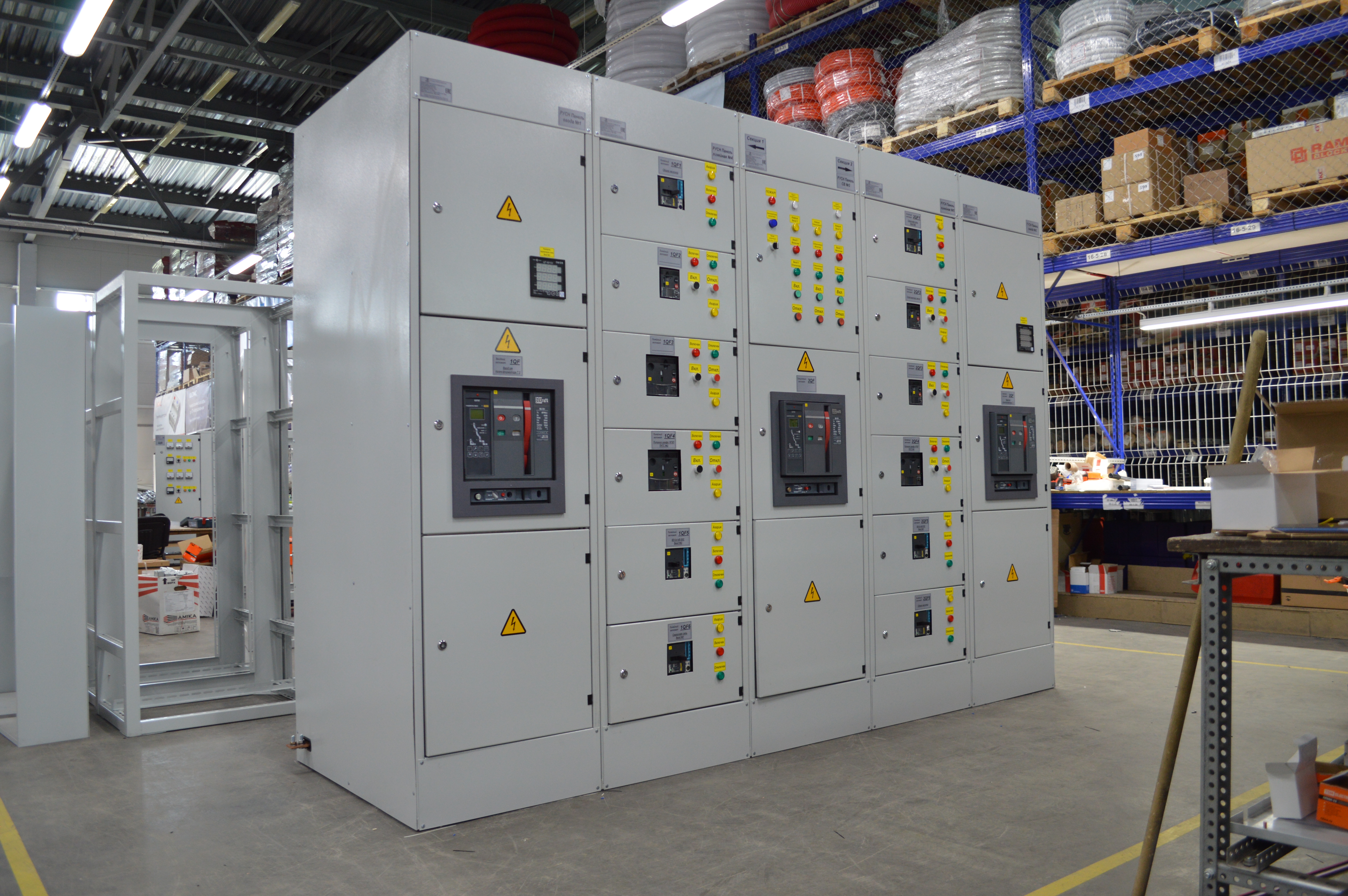

Шкафы управления типа ШУ-Эл-В (далее – ШУ-Эл-В) предназначены для приема и распределения электрической энергии, а также для контроля и управления электрическими процессами в ручном и автоматическом режимах.
ШУ-Эл-В изготавливаются согласно ТУ BY 590976955.003.2014.
Шкафы управления осуществляют контроль и индикацию технологических состояний и режимов, включая аварийные, а также управление вспомогательными цепями электротехнических устройств. Если требуется, ведут учет электрической энергии, имеют пофазную индикацию наличия напряжения в цепях шкафа.
Шкафы управления захватывают очень широкий диапазон функций: электропитание и управление технологическим оборудованием, вентиляционными системами, насосами, электротепловыми нагрузками и управление осветительными системами.
ШУ предназначен для контроля за распределением питания, а также управления напряжением электропитания технологического оборудования.
ШУ позволяет решить следующие задачи:
1. Управление электродвигателями;
2. Управление нагрузкой;
3. Управление вентиляцией;
4. Управление различными источниками питания (встроенный АВР) напряжением 380В от одного из двух или трех независимых источников питания;
5. Обеспечение индикации и сигнализации оборудования;
6. Шкаф управления защищает оборудование от коротких замыканий и перегрузок (защита электродвигателей от перегрузок);
7. Шкаф управления обеспечивает дистанционное управление нагрузками;
8. Шкаф управления при управлении электродвигателями обеспечивает плавные пусковые характеристики;
9. При управлении электродвигателями ШУ выравнивает моторесурс нескольких двигателей с помощью частотных преобразователей;
10. Автоматизация технологических процессов.
Структура условного обозначения:
| Условное обозначение шкафа управления | Тип шкафа управления |
|---|---|
| ТО | Электропитание и управление технологическим оборудованием |
| ВС | Электропитание и управление вентиляционными системами |
| НА | Электропитание и управление насосами |
| ЭТ | Электропитание и управление электротепловыми нагрузками |
| ОС | Электропитание и управление в осветительных системах |
Общие технические характеристики:
| Наименование показателя | Значение показателя |
|---|---|
| Номинальное напряжение, В | 400 |
| Предельно допустимое значение напряжения от номинального, % | ± 10 |
| Номинальное напряжение изоляции, В | 660 |
| Частота, Гц | 50± 0,4 |
| Номинальный ток, А, не более | 160 |
| Номинальный ожидаемый ток короткого замыкания, кА, не более | 10 |
| Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0 | I |
| Степень защиты оболочки по ГОСТ 14254 | IP31; IP54 |
| Масса, кг, не более | 150 |
| Габаритные размеры (HхLхB), мм, не более | 2000х800х500 |
| Примечание. | |
| 1 Значения показателей могут уточняться в зависимости от встраиваемой аппаратуры | |
| 2 Технические характеристики шкафов управления устанавливаются по конкретным заказам на основании технического задания или документа, его заменяющего (опросный лист, проектная документация и т.д.), предоставляемого заказчиком |
